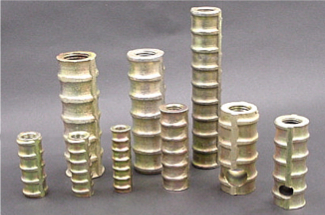

IPインサート

鉄筋コンクリートに欠かせない、異形鉄筋を材料に製造したインサート材質・付着等ご安心でお使いいただけるインサートです。

IPインサート

材質

SD295A
SD345
SUS304

表面処理

電気亜鉛めっき
ダクロタイズド
カチオン

詳細情報はカタログを参照

IPインサート規格

規格

タイプ	規格・寸法			入数
タイプ	外径D	全長L	ネジ長S	入数
Sタイプ	19	50	M12 * 30	300
		75		200
		100		150
		150		90
	25	50	M16 * 30	180
		75	M16 * 40	120
		100		90
		150		55
	29	75	M20 * 40	75
	32	75	M20 * 40	80
		100		55
		150		35
	35	75	M22 * 50	70
		100		45
		150		30
	38	100	M24 * 50	40
	38	150	M24 * 50	25
Oタイプ	19	80	M12 * 30	180
	19	100	M12 * 30	140
	25	80	M16 * 30	100
	25	100	M16 * 35	80
	32	80	M20 * 35	50
		100	M20 * 40	40
		120	M20 * 40	40
Hタイプ	19	75	M12 * 30	150
	19	100	M12 * 30	100
	25	100	M16 * 40	70
	25	150	M16 * 40	40
	32	100	M20 * 40	30
	32	150	M20 * 40	20
	35	100	M22 * 50	30
	35	150	M22 * 50	20
	38	100	M24 * 50	30
	38	150	M24 * 50	20

タイプ	規格・寸法			入数
タイプ	外径D	全長L	ネジ長S	入数
Nタイプ	19	40	M12 * 40	460
	22	40	M16 * 40	400
	25	50	M16 * 50	220
	25	60	M16 * 60	180
	32	70	M20 * 70	100
SUS-Sタイプ	13	45	M8 * 15	600
	16	50	M10 * 20	370
	19	50	M12 * 30	280
	19	100	M12 * 30	120
	25	75	M16 * 40	120
		100		50
		150		40
	32	75	M20 * 40	55
		100		50
		150		45

試験データ

規格	破壊荷重(KN)
M-16 * 100	106
M-16 * 150	162
M-20 * 100	119
M-20 * 150	184
M-22 * 100	133
M-22 * 150	219
M-24 * 100	170
M-24 * 150	228

※破壊荷重の数値は、コンクリートに埋込み引張破壊した値です。

コンクリート設計圧縮強度：40 N / mM²
コンクリート圧縮強度試験値：60.6 N / mM²

資料

製品カタログ

製品のご紹介

製品を表示

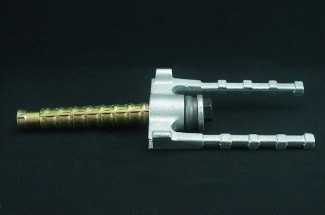

MFJ -多機能型構造連結装置-

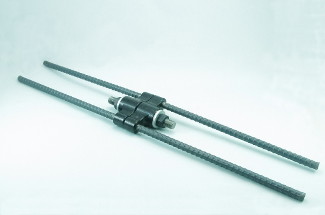

MFJ -多機能型構造連結装置-は、主にコンクリート二次製品での多目的・多機能な連結装置であり、ボックスカルバート・L型擁壁・共同溝・貯水槽・マンホール・ブロック、また、建築プレキャスト部材である、PC基礎・床・外壁・ベランダ等あらゆる連結部分に使用できます。

製品を表示

IPインサート

IPインサートは、鉄筋コンクリートに欠かせない、異形鉄筋を材料に製造したインサート材質・付着等ご安心でお使いいただけるインサートです。

製品を表示

フランジインサート

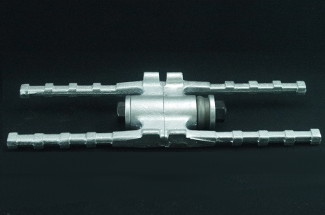

フランジインサートは、コンクリート二次製品、ボックスカルバート・L型擁壁・水路・側溝・U字溝・組立マンホール・水槽・枡・積みブロック等のプレキャストコンクリート製品をより強力に、確実に接続する為の連結金具です。
